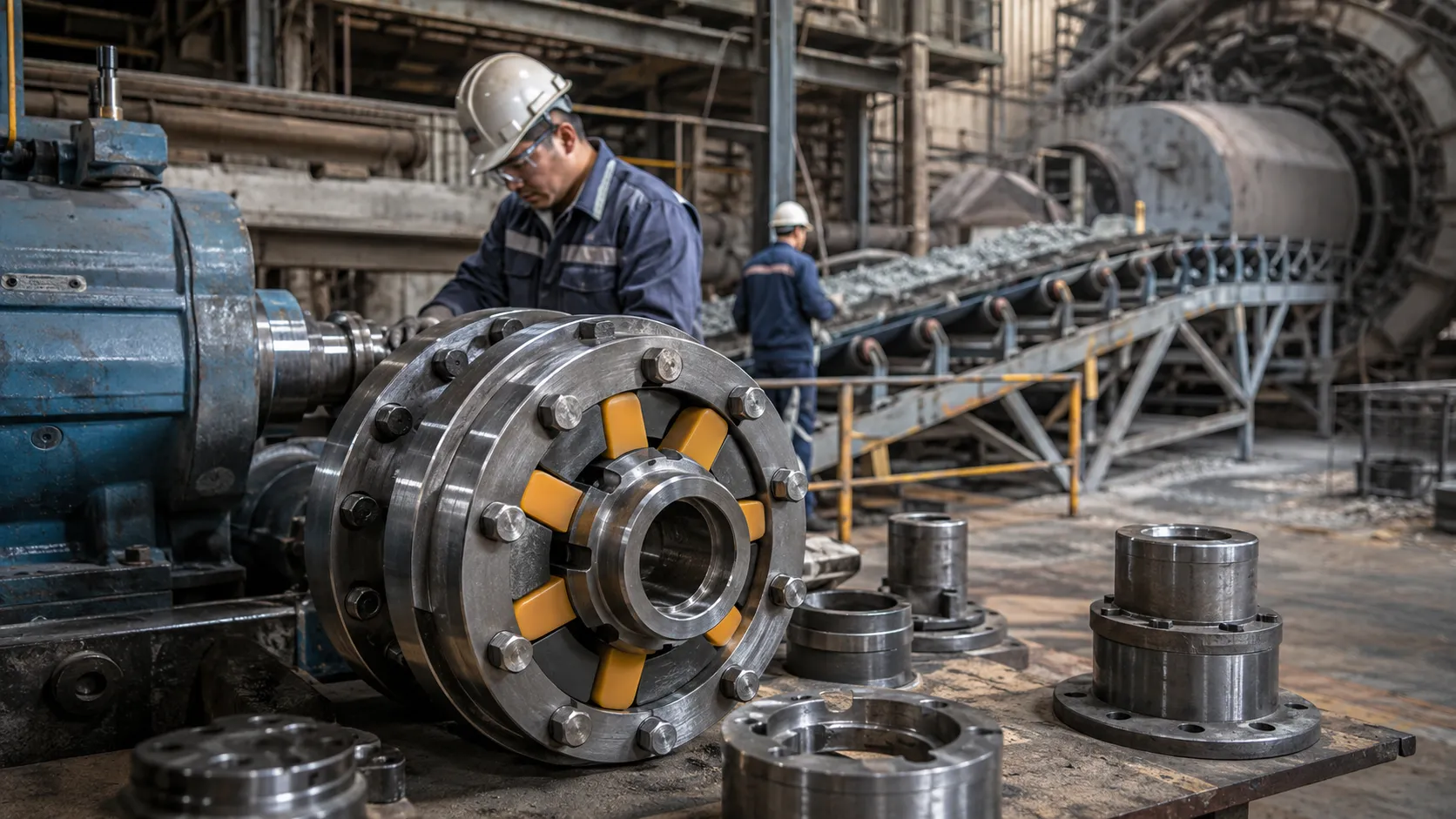

Çimento Değirmeni Besleme Bandı Yıldız Kaplin İmalatı

Çimento Değirmeni Besleme Bandında Yıldız Kaplinin Görevi

Çimento değirmeni besleme bandı yıldız kaplin imalatı, motor ile redüktör, tambur veya bağlantılı tahrik elemanı arasındaki dönme hareketinin kontrollü şekilde aktarılması için uygulanan teknik bir üretim sürecidir. Besleme bandının taşıdığı malzeme miktarı, kalkış sıklığı, çalışma süresi ve mekanik dirençleri kaplin üzerinde değişken yükler oluşturabilir. Bu nedenle kullanılacak kaplin yalnızca mil çapına göre değil, bütün tahrik sisteminin çalışma şartlarına göre belirlenmelidir.

Yıldız kaplinler genel olarak iki metal göbek ile bu göbeklerin arasında çalışan elastomer yıldız elemandan oluşur. Metal göbekler motor ve redüktör millerine bağlanırken elastomer parça torkun bir göbekten diğerine aktarılmasını sağlar. Esnek merkez elemanı, darbelerin ve burulma titreşimlerinin azaltılmasına yardımcı olurken sınırlı açısal, radyal ve eksenel kaçıklıkları da karşılayabilir.

Torksan, ağır hizmet makinelerinde ve endüstriyel güç aktarım sistemlerinde kullanılan mekanik parçalar için yedek parça, bakım, revizyon ve teknik değerlendirme hizmetleri sunmaktadır. Çimento değirmeni besleme bandında kullanılacak yıldız kaplinin imalatı; mevcut parçanın ölçüleri, motor ve redüktör bilgileri ile saha çalışma koşulları dikkate alınarak planlanmalıdır.

Yıldız Kaplin Hangi Parçalardan Oluşur?

Yıldız kaplin, basit görünen ancak parçaları arasındaki ölçü ve malzeme uyumunun dikkatle belirlenmesi gereken bir güç aktarım bileşenidir. Standart bir yapıda iki kaplin göbeği ve bir elastomer yıldız bulunur.

Kaplin Göbekleri

Kaplin göbekleri, motor ve redüktör millerine bağlanan metal parçalardır. İç çapları, kama kanalları, sabitleme yöntemi ve dış çene geometrisi kullanılacak sisteme göre işlenir. Göbeklerin eksen kaçıklığı, balans problemi veya yanlış toleransla imal edilmesi; titreşim, elastomer aşınması ve rulman yüklerinin artmasına neden olabilir.

Göbek bağlantısı kamalı, sıkmalı, konik burçlu veya uygulamaya özel farklı bir yapıda hazırlanabilir. Seçilecek bağlantı yöntemi; mil çapı, aktarılacak tork, bakım erişimi ve mevcut sistemin tasarımına göre belirlenmelidir.

Elastomer Yıldız

İki göbek arasındaki yıldız biçimli esnek eleman, tork aktarımını gerçekleştirirken metal parçaların doğrudan birbirine vurmasını sınırlar. Elastomer sertliği arttıkça kaplinin burulma rijitliği ve yük taşıma karakteri değişebilir; daha esnek özellikler ise darbe ve titreşim sönümleme davranışını etkileyebilir. Bu nedenle elastomer seçimi yalnızca ölçüye göre değil, çalışma sıcaklığına, torka, kalkış karakterine ve işletme şartlarına göre yapılmalıdır.

Yıldız Kaplin ile Hidrolik Kaplin Arasındaki Fark Nedir?

Çimento tesislerinde hem yıldız kaplin hem de hidrolik kaplin kullanılabildiği için bu iki parça zaman zaman birbirine karıştırılabilir. Yıldız kaplin, motor ve redüktör millerini metal göbekler ve elastomer bir ara eleman üzerinden mekanik olarak birbirine bağlar. Hidrolik kaplin ise tork aktarımını gövde içerisindeki çalışma sıvısının hareketiyle gerçekleştirir.

Yıldız kaplin daha kompakt bir bağlantı elemanıdır ve temel olarak miller arasındaki hareketi iletirken darbe ve titreşimleri azaltmaya yardımcı olur. Hidrolik kaplin ise özellikle yüksek ataletli sistemlerde yumuşak kalkış, kaymalı güç aktarımı ve tork sınırlama gibi farklı bir çalışma karakteri sunar.

Hidrodinamik sistemlerin çalışma yapısını incelemek için turbo hidrolik kaplin çalışma prensibi ve bakım sayfasından yararlanılabilir. Besleme bandında hangi kaplin tipinin kullanıldığı, mevcut tahrik sisteminin teknik yapısı üzerinden doğrulanmalıdır.

Besleme Bandı İçin Yıldız Kaplin İmalatından Önce Hangi Bilgiler Alınmalıdır?

Besleme bandı yıldız kaplin imalatı yalnızca eski parçanın dış çapını ölçerek yapılmamalıdır. Kaplinin çalışacağı sistemin motor gücü, dönüş hızı ve yük karakteri doğru ürün seçimi açısından belirleyicidir.

İmalat öncesinde aşağıdaki bilgilerin hazırlanması önerilir:

• Elektrik motorunun gücü ve çalışma devri,
• Redüktörün giriş mili çapı ve kama ölçüsü,
• Motor mili çapı ve kama kanalı bilgisi,
• Mevcut kaplinin dış çapı ve toplam uzunluğu,
• İki mil ucu arasındaki montaj mesafesi,
• Bandın taşıma kapasitesi ve kalkış sıklığı,
• Sistemde darbe veya sıkışma yaşanıp yaşanmadığı,
• Çalışma ortamının sıcaklık ve toz şartları,
• Mevcut elastomer yıldızın ölçüsü ve sertlik bilgisi,
• Kaplin üzerinde bulunan kod, marka veya referanslar.

Eski kaplin mevcutsa parçanın farklı açılardan fotoğrafları ve temel ölçüleri paylaşılmalıdır. Göbeklerden biri hasarlı olsa bile diğer göbek ve elastomer yıldız, yeni imalatın teknik yapısının belirlenmesine yardımcı olabilir.

Çimento Değirmeni Besleme Bandı Yıldız Kaplin İmalatı Nasıl Yapılır?

Kaplin imalatı; ölçülendirme, malzeme seçimi, talaşlı imalat, kama kanalı açılması ve çalışma kontrollerinden oluşan aşamalı bir süreçtir. Her adım, kaplinin motor ve redüktör milleriyle doğru şekilde çalışmasını hedeflemelidir.

1. Mevcut Sistemin Teknik Olarak İncelenmesi

İlk aşamada motor, redüktör ve besleme bandının çalışma koşulları değerlendirilir. Mevcut kaplinin neden değiştirildiği belirlenmeye çalışılır. Yalnızca elastomer aşınması bulunuyorsa bütün göbeklerin yeniden imal edilmesi gerekmeyebilir. Ancak göbek çenelerinde kırık, mil deliğinde boşluk veya kama kanalında deformasyon bulunuyorsa yeni imalat gerekebilir.

2. Ölçülerin Doğrulanması

Motor ve redüktör mili çapları ayrı ayrı ölçülmelidir. İki tarafın mil çapı aynı olmak zorunda değildir. Kama kanalı genişliği, derinliği ve mil üzerindeki çalışma boyu da kayıt altına alınmalıdır.

İki kaplin göbeği arasındaki mesafe elastomer yıldızın doğru çalışması açısından önemlidir. Göbeklerin birbirine gereğinden fazla yaklaşması veya uzak kalması yıldızın düzensiz yüklenmesine neden olabilir.

3. Göbek Malzemesinin Belirlenmesi

Göbek malzemesi; aktarılacak tork, mil çapı, kaplin boyutu ve çalışma koşulları dikkate alınarak seçilmelidir. Malzemenin işlenebilirliği kadar mekanik yüklere, kama bağlantısına ve tekrarlayan darbelere karşı davranışı da önem taşır.

Kaynaklarda veya mevcut parçada doğrulanmayan özel malzeme sınıfları tahmin edilmemelidir. Kesin malzeme seçimi, teknik hesap ve kullanım koşullarına göre yapılmalıdır.

4. Talaşlı İmalat ve Kama Kanalı Açılması

Kaplin göbeklerinin dış çapları, mil delikleri ve bağlantı yüzeyleri torna veya uygun işleme yöntemleriyle hazırlanır. Daha sonra kama kanalları ilgili mil ve kama ölçülerine göre açılır.

Mil deliğinin fazla geniş işlenmesi kaplinde boşluk ve vuruntu oluşturabilir. Gereğinden sıkı işlenmesi ise montaj sırasında mile zarar verebilir veya kaplin göbeğinde gerilme oluşturabilir. Bu nedenle mil bağlantısında uygun toleransların korunması gerekir.

5. Çene Geometrisinin Hazırlanması

Göbeklerin elastomer yıldıza temas eden çene bölümleri birbirleriyle aynı formda ve uygun açısal aralıklarla işlenmelidir. Çene geometrisindeki farklılıklar yükün yıldız kollarına eşit dağılmasını engelleyebilir.

Yükün birkaç yıldız kolunda yoğunlaşması, elastomerin kısa sürede ezilmesine, çatlamasına veya kopmasına neden olabilir. Bu nedenle çene yüzeyleri hem ölçü hem de merkezleme açısından kontrol edilmelidir.

6. Elastomer Yıldız Seçimi

Kaplin göbekleriyle uyumlu ölçüde bir yıldız eleman belirlenir. Elastomer sertliği ve malzemesi; tork, sıcaklık, titreşim, darbe ve çalışma süresi gibi faktörlere göre değerlendirilir.

Daha sert bir elastomer seçmek her zaman daha uzun ömür anlamına gelmez. Aşırı sert yıldız, darbe sönümleme özelliğini azaltabilir ve bağlantılı yataklara daha fazla yük aktarabilir. Gereğinden yumuşak yıldız ise yüksek tork altında fazla şekil değiştirerek ısınabilir veya kısa sürede aşınabilir.

7. Montaj ve Merkezleme Kontrolü

İmal edilen kaplin göbekleri mil bağlantıları, kama kanalları ve elastomer uyumu açısından kontrol edilir. Gerekli durumlarda dönel parçaların balans durumu değerlendirilir.

İmalat tamamlandıktan sonra kaplinin yalnızca mile geçmesi yeterli kabul edilmemelidir. Göbeklerin merkezleme durumu, yüzey salınımı ve iki mil arasındaki hizalama da kontrol edilmelidir.

Yıldız Kaplin Arızasının Başlıca Belirtileri

Çimento bandı yıldız kaplin arızası, çoğunlukla elastomer yıldızın aşınması veya göbek bağlantılarında boşluk oluşmasıyla belirti verir. Arıza tamamen ilerlemeden önce sistemde ses ve titreşim değişiklikleri görülebilir.

Yaygın belirtiler şunlardır:

• Motor ile redüktör arasında vuruntu sesi,
• Kalkış sırasında metalik darbe oluşması,
• Kaplin bölgesinde artan titreşim,
• Elastomer yıldız üzerinde ezilme veya çatlaklar,
• Kaplin çenelerinde aşınma ve deformasyon,
• Kama kanalında boşluk oluşması,
• Motor çalışmasına rağmen redüktörün düzensiz hareket etmesi,
• Kaplin bölgesinde siyah elastomer parçacıkları görülmesi,
• Motor veya redüktör rulmanlarında tekrarlayan arızalar.

Bu belirtiler yalnızca kaplin arızasından kaynaklanmayabilir. Motor ve redüktör millerindeki hizasızlık, zayıf şase bağlantıları, tambur sıkışması veya rulman sorunları da benzer titreşim ve seslere neden olabilir.

Yıldız Kaplin Neden Kısa Sürede Aşınır?

Motor ve Redüktör Hizasızlığı

Yıldız kaplinler belirli miktardaki hizasızlığı karşılayabilse de yanlış montajı düzeltmek amacıyla kullanılmamalıdır. Fazla açısal veya paralel kaçıklık elastomer yıldızın bir tarafında sürekli baskı oluşturabilir. Üretici teknik dokümanları, daha hassas hizalamanın elastomer ömrünü artırdığını ve kaplinlerin periyodik olarak kontrol edilmesi gerektiğini belirtmektedir.

Yanlış Elastomer Sertliği

Çalışma koşullarına uygun olmayan yıldız sertliği, kaplinin darbe ve tork karşısındaki davranışını olumsuz etkileyebilir. Kaplinin ölçüsü doğru olsa bile elastomer özelliklerinin uygulamaya uygun olmaması erken aşınmaya yol açabilir.

Aşırı Yük ve Bant Sıkışması

Besleme bandında malzeme sıkışması, tamburun zorlanması veya bandın gereğinden fazla gergin olması kaplin üzerindeki torku artırır. Elastomer yıldız, sistemdeki mekanik problemin sürekli olarak oluşturduğu darbeleri karşılamak zorunda kaldığında kullanım ömrü kısalabilir.

Yanlış Göbek Mesafesi

Göbeklerin birbirine fazla yakın monte edilmesi yıldızın sıkışmasına, fazla uzak monte edilmesi ise temas yüzeyinin azalmasına neden olabilir. Montaj mesafesi kaplin ölçüsüne ve elastomer yapısına göre belirlenmelidir.

Kama ve Mil Bağlantısı Problemleri

Gevşek kama, aşınmış mil veya hatalı işlenmiş kama kanalı kaplin göbeğinde vuruntu oluşturur. Bu vuruntu zamanla hem göbeği hem elastomer yıldızı aşındırabilir.

İmalat Sonrası Montajda Nelere Dikkat Edilmelidir?

Yeni imal edilen kaplinin sağlıklı çalışması için montaj sırasında motor ve redüktör milleri aynı eksende konumlandırılmalıdır. Kaplin, hizasız motor veya redüktör bağlantısını telafi edecek bir ara parça gibi görülmemelidir.

Montaj sırasında şu kontroller yapılmalıdır:

• Motor ve redüktör millerinin paralel ve açısal hizası,
• Kaplin göbeklerinin millere oturma durumu,
• Kama ve sabitleme vidalarının uygunluğu,
• İki göbek arasındaki çalışma mesafesi,
• Elastomer yıldızın çenelere düzgün oturması,
• Motor ve redüktör ayaklarının sağlamlığı,
• Kaplin koruyucu muhafazasının takılması,
• İlk çalıştırmada ses, titreşim ve sıcaklık kontrolü.

Kaplinler doğru hizalama ve düzenli kontrol altında çalıştırılmalıdır. Hasarlı elastomerle, gevşek bağlantılarla veya yanlış ayarlanmış göbeklerle çalışmaya devam edilmesi bağlantılı makine parçalarına ek yük bindirebilir.

İmalat mı, Standart Kaplin Kullanımı mı Tercih Edilmelidir?

Standart ölçülerde ve gerekli tork kapasitesinde hazır kaplin bulunabiliyorsa uygun ürünün kullanılması değerlendirilebilir. Ancak eski makinelerde, özel mil çaplarında, farklı göbek boylarında veya mevcut sisteme özgü bağlantılarda özel imalat gerekebilir.

İmalat kararı verilirken yalnızca parçanın temin edilememesi değil; motor gücü, çalışma devri, mil ölçüleri, montaj alanı ve bakım erişimi birlikte değerlendirilmelidir. Standart elastomer yıldız kullanılacaksa göbek geometrisinin seçilen yıldızla tam uyumlu hazırlanması gerekir.

Mevcut iş makinesi ve endüstriyel parça seçenekleri için Torksan yedek parça kataloğu incelenebilir. Sitedeki diğer bakım ve güç aktarımı içeriklerine ise faydalı teknik bilgiler sayfasından ulaşılabilir.

Yıldız Kaplin İmalat Fiyatını Neler Belirler?

Çimento değirmeni besleme bandı yıldız kaplin imalat fiyatı; kaplinin boyutuna, göbek malzemesine, mil çaplarına, kama kanallarına, dış çene geometrisine ve elastomer yıldız seçimine göre değişebilir.

Fiyatlandırmada etkili olan başlıca unsurlar şunlardır:

• İmal edilecek göbek sayısı,
• Motor ve redüktör mili çapları,
• Kaplin dış çapı ve toplam boyu,
• Malzeme ve talaşlı imalat gereksinimi,
• Kama kanalı ve bağlantı tipi,
• Elastomer yıldız ölçüsü ve özellikleri,
• Mevcut parçadan numune alınabilmesi,
• Balans ve ek kontrol ihtiyaçları,
• Adet ve teslimat koşulları.

Kesin imalat kapsamı ve fiyatın belirlenebilmesi için mevcut kaplinin, motor-redüktör bilgilerinin ve ölçülerin incelenmesi gerekir. Teknik değerlendirme ve teklif için Torksan iletişim kanalları üzerinden parça fotoğrafları ve çalışma bilgileri paylaşılabilir.

Sıkça Sorulan Sorular

Yıldız kaplin yalnızca elastomer parçadan mı oluşur?

Hayır. Yıldız kaplin iki metal göbek ve bu göbeklerin arasında çalışan elastomer yıldızdan oluşur. Elastomer parça aşınabilir bir bileşendir ancak göbek çeneleri, mil delikleri ve kama kanalları da hasar görebilir. Değişim öncesinde bütün kaplin grubu kontrol edilmelidir.

Eski yıldız kapline göre yeni kaplin imal edilebilir mi?

Eski parçanın temel ölçüleri ve çalışma sistemi doğrulanabiliyorsa numune üzerinden teknik ölçülendirme yapılabilir. Ancak aşınmış çeneler ve genişlemiş mil delikleri doğrudan referans alınmamalıdır. Motor-redüktör mil ölçüleri ayrıca kontrol edilmelidir.

Yıldız kaplin elastomeri neden parçalanır?

Hizasızlık, yanlış montaj mesafesi, aşırı yük, bant sıkışması, uygun olmayan elastomer sertliği ve göbek çenelerindeki deformasyon yıldızın parçalanmasına neden olabilir. Yalnızca elastomer değiştirilmeden önce arızanın temel nedeni araştırılmalıdır.

Yıldız kaplin yağlama gerektirir mi?

Elastomer yıldızlı kaplinlerde merkez elemanın çalışma prensibi genellikle yağlama gerektirmez. Bununla birlikte uygulamaya özel ürün talimatları dikkate alınmalıdır. Kaplin bölgesine kontrolsüz yağ veya kimyasal temas etmesi elastomer malzemeyi olumsuz etkileyebilir.

Motor ve redüktör mil çapları farklıysa kaplin imal edilebilir mi?

Evet. İki kaplin göbeğinin iç çapları birbirinden farklı hazırlanabilir. Bir göbek motor miline, diğer göbek redüktör miline göre işlenir. Her iki taraftaki kama ölçüleri ve bağlantı boyları ayrı ayrı doğrulanmalıdır.

Yıldız kaplin montajından sonra neden titreşim oluşur?

Motor-redüktör hizasızlığı, göbek salınımı, gevşek kama, yanlış montaj mesafesi, balans problemi veya elastomer yıldızın uygun oturmaması titreşime neden olabilir. Kaplinle birlikte motor ayakları, redüktör bağlantıları ve bant tahrik sistemi kontrol edilmelidir.

Doğru Ölçülendirme ile Besleme Bandı Tahrikini Koruyun

Çimento değirmeni besleme bandında kullanılan yıldız kaplin, motor gücünü redüktöre veya tambur sistemine iletirken ani darbelerin ve titreşimlerin azaltılmasına yardımcı olur. Ancak bu işlevin sağlıklı şekilde yerine getirilebilmesi için göbek ölçüleri, elastomer yıldız, kama bağlantıları ve montaj hizası birlikte değerlendirilmelidir.

Özel imalat sürecinde yalnızca mevcut parçanın kopyalanması yeterli değildir. Eski kaplindeki aşınma, boşluk veya hatalı ölçülerin yeni ürüne aktarılmaması için motor ve redüktör milleri ayrıca ölçülmelidir. Bandın çalışma yükü ve arıza geçmişi de teknik değerlendirmeye dâhil edilmelidir.

Torksan, çimento değirmeni besleme bantlarında kullanılan yıldız kaplinlerin ölçülendirme, teknik değerlendirme ve imalat süreçlerini mevcut sisteme göre planlar. Talep oluştururken motor gücü, devir, mil çapları, kama ölçüleri, kaplin fotoğrafları ve çalışma şartlarının birlikte paylaşılması önerilir.
