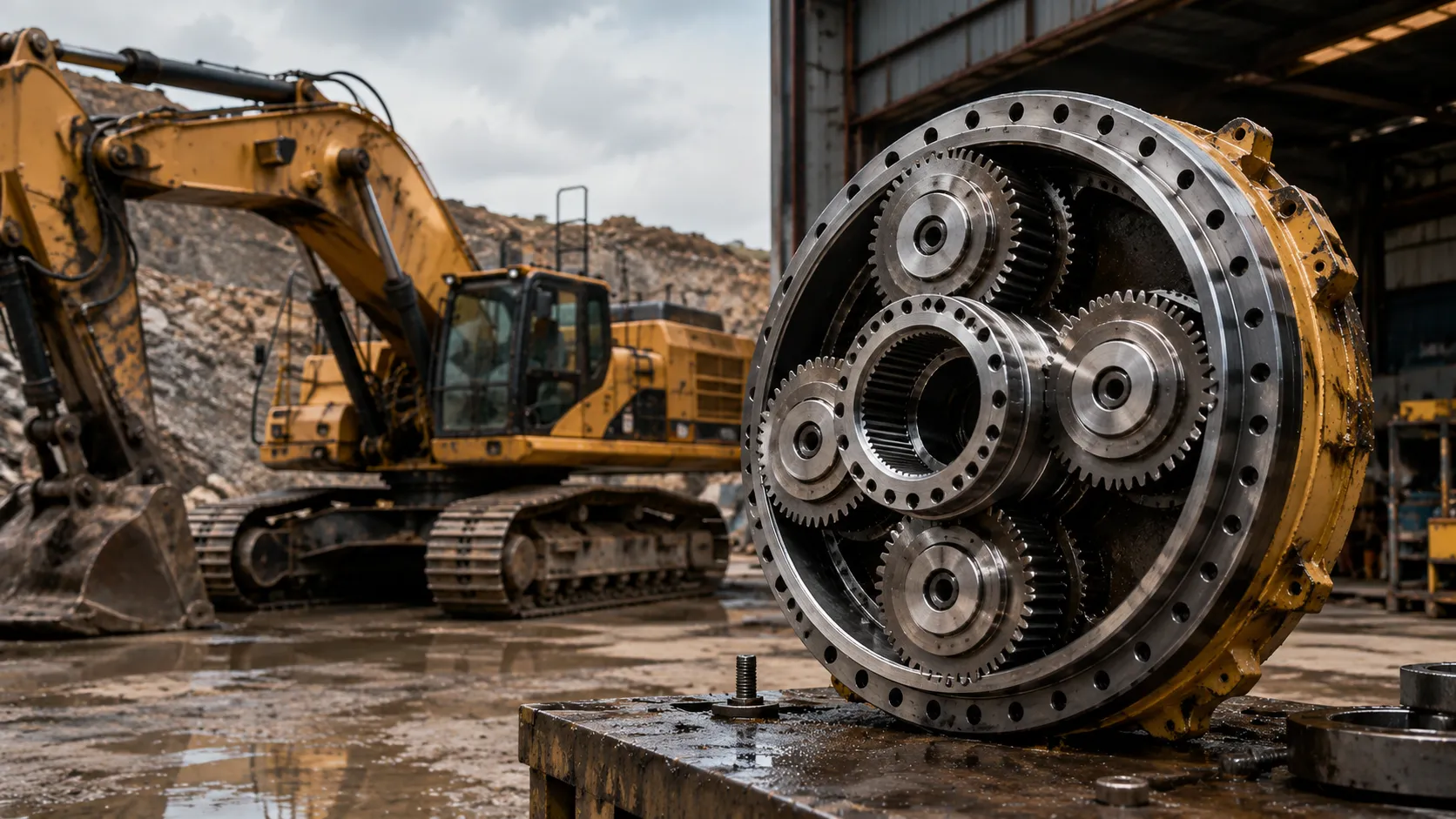

Cat 374F Kule Şanzıman Taşıyıcı Carrier Parçası

Cat 374F kule şanzımanı içerisindeki planet dişlilerin yalnızca diş yüzeylerinin sağlam olması yeterli değildir. Dişlileri doğru konumda tutan, yükün sistem içerisinde dengeli biçimde dağılmasını sağlayan taşıyıcı gövdenin de ölçüsel ve yapısal olarak sağlam olması gerekir.

Bu parça teknik kataloglarda planet carrier, carrier assembly veya yalnızca carrier adıyla bulunabilir. Türkiye’de bazı kullanıcılar parçayı “kariyer” olarak arasa da teknik olarak doğru ifade planet taşıyıcı veya kule şanzıman taşıyıcısıdır.

Planet Taşıyıcı Ne İşe Yarar?

Planet taşıyıcı, planet dişlilerin pimler ve yataklar aracılığıyla bağlandığı ana gövdedir. Planet dişliler taşıyıcı üzerinde hareket ederken torkun dengeli dağıtılması ve çıkış yönüne aktarılması sağlanır.

Taşıyıcı gövdede oluşan bir eğilme, çatlak veya pim yuvası aşınması, dişlilerin birbirine hatalı açıyla temas etmesine neden olabilir. Bu durumda yalnızca taşıyıcının değil, planet dişlilerin ve diğer aktarma elemanlarının da kısa sürede zarar görmesi mümkündür.

Cat’in resmi parça kataloğunda 136-2891 numaralı swing drive planetary carrier parçasının Cat 374F ve 374F L modelleriyle uyumlu uygulamalar arasında gösterildiği görülmektedir. Ancak makine konfigürasyonuna göre parça kodu değişebileceğinden seri numarası kontrolü yapılmalıdır.

Cat 374F Taşıyıcı Arızasının Belirtileri

Planet taşıyıcı hasarı her zaman dışarıdan görülebilecek belirgin bir kırılma şeklinde ortaya çıkmaz. Pim yuvalarındaki ölçü kaybı ve gövde deformasyonu da ciddi çalışma problemlerine neden olabilir.

Kontrol edilmesi gereken belirtiler şunlardır:

Kule dönüşünde ritmik vuruntu
Planet dişlilerde düzensiz aşınma
Pim yuvalarında genişleme
Taşıyıcı gövdede çatlak
Planet pimlerinde boşluk
Dönüş sırasında titreşim
Kule şanzıman yağında metal parçacıkları
Dişlilerin kenar bölgelerinde yoğun aşınma

Taşıyıcıdaki boşluk nedeniyle dişliler doğru eksende çalışamazsa yük tek bir yüzeye binebilir. Bu durum dişli kırılmalarına ve şanzıman gövdesinde ikincil hasarlara yol açabilir.

Taşıyıcı Tamir Edilebilir mi?

Hasarın niteliğine göre taşıyıcı üzerinde ölçüm ve teknik değerlendirme yapılabilir. Ancak taşıyıcının kaynakla veya kontrolsüz dolgu işlemleriyle onarılması her durumda güvenli bir çözüm değildir.

Özellikle aşağıdaki durumlarda değişim seçeneği değerlendirilmelidir:
