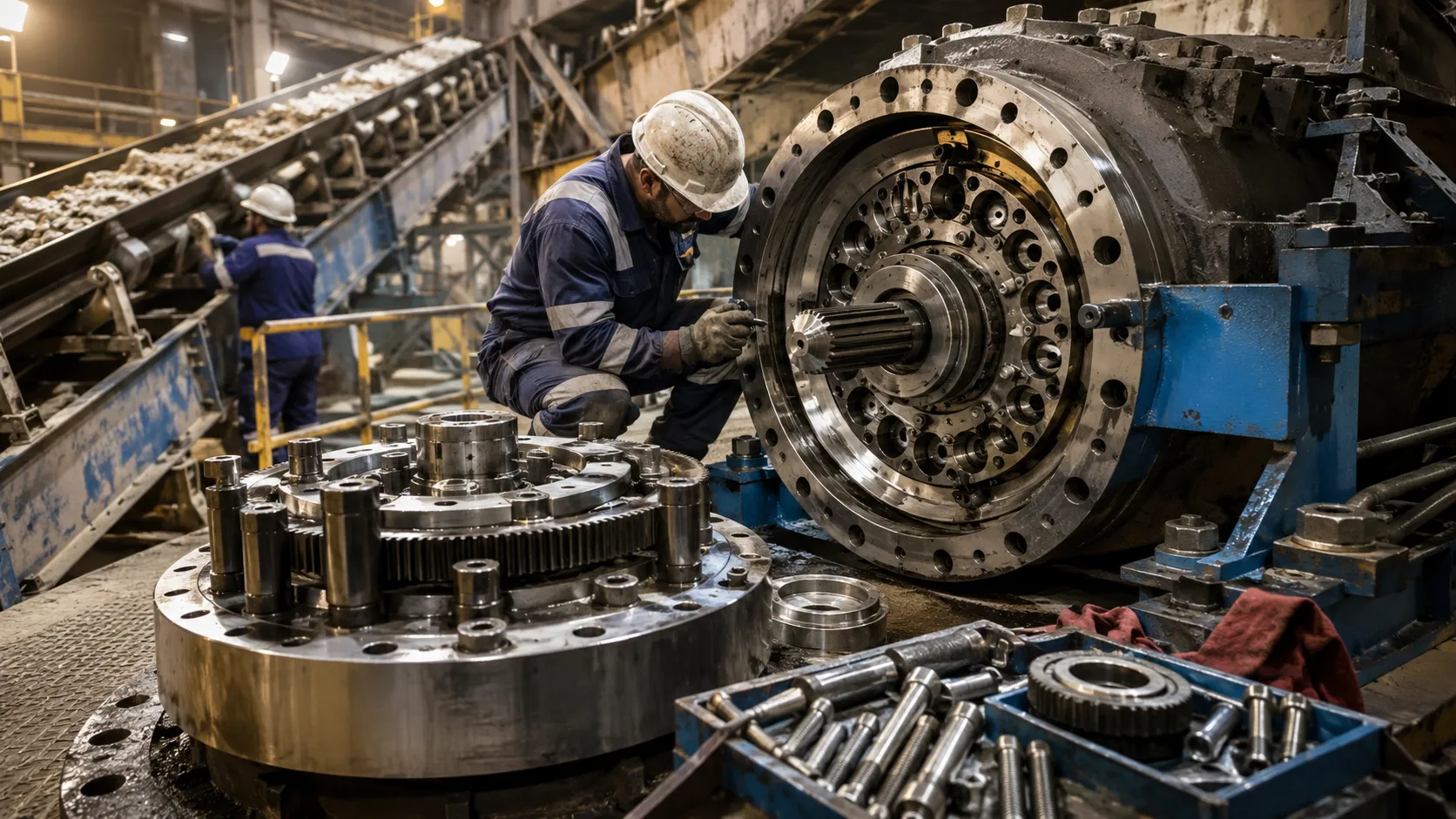

Çimento Değirmeni Besleme Bandı Hidrolik Kaplin Revizyonu

Çimento Değirmeni Besleme Bandında Hidrolik Kaplinin Görevi

Çimento değirmeni besleme bandı hidrolik kaplin revizyonu, bant tahrik sisteminde motor gücünün redüktöre ve tambura kontrollü biçimde aktarılmasını yeniden sağlamak amacıyla uygulanan teknik bir bakım ve yenileme işlemidir. Besleme bandı, hammaddenin veya proses malzemesinin değirmene düzenli biçimde taşınmasını sağladığı için bu hattaki güç aktarım bileşenlerinin kararlı çalışması üretim sürekliliği açısından önem taşır.

Hidrolik kaplin, motor ile tahrik edilen sistem arasında doğrudan mekanik temas yerine çalışma sıvısının hareketinden yararlanarak tork aktarır. Bu yapı, elektrik motorunun yük altında daha kontrollü kalkmasına, bant sistemindeki ani darbelerin azaltılmasına ve aktarma organlarının aşırı yüklerden korunmasına yardımcı olur.

Torksan, ağır iş makineleri ve endüstriyel transmisyon sistemlerinde tork konvertörü, şanzıman, transmisyon ve turbo hidrolik kaplin bakım ve revizyon hizmetleri sunmaktadır. Çimento tesislerinde kullanılan besleme bandı kaplinleri de parça yapısı, çalışma koşulları ve arıza kapsamına göre teknik olarak değerlendirilir.

Hidrolik Kaplin Nasıl Çalışır?

Hidrolik kaplinin temel yapısında motor tarafına bağlı bir pompa çarkı ile çıkış tarafına bağlı bir türbin çarkı bulunur. Kaplin gövdesi içindeki çalışma sıvısı, giriş tarafının dönmesiyle hareket kazanır ve oluşan akış türbin çarkına tork aktarır.

Giriş ve çıkış elemanları birbirine doğrudan temas etmediği için güç aktarımı akışkan hareketi üzerinden gerçekleşir. Bu çalışma prensibi, motorun bağlı yükü aniden hızlandırması yerine daha kademeli bir kalkış oluşturmasına imkân verir. Kaplin tipi, dolum oranı, devir, aktarılan güç ve bant sisteminin yük karakteri çalışma davranışını doğrudan etkileyebilir.

Hidrolik kaplinlerin çalışma yapısı hakkında daha geniş teknik bilgiye turbo hidrolik kaplin çalışma prensibi ve bakım sayfasından ulaşılabilir.

Besleme Bandında Yumuşak Kalkış Neden Önemlidir?

Çimento değirmeni besleme bantları, çalışma sırasında bant üzerindeki malzemenin ağırlığına ve sistemin ataletine karşı hareket eder. Motor gücünün sisteme bir anda aktarılması; bantta gerilme, redüktörde darbe, tambur bağlantılarında zorlanma ve elektrik motorunda yüksek kalkış yükü oluşturabilir.

Doğru çalışan bir hidrolik kaplin, torku daha kontrollü biçimde ileterek sistemin kademeli hızlanmasına yardımcı olur. Böylece bant, tambur, kaplin bağlantıları, motor ve redüktör üzerindeki ani mekanik yükler azaltılabilir.

Hidrolik kaplinin sağladığı temel katkılar şu şekilde sıralanabilir:

• Besleme bandının kontrollü ve yumuşak biçimde kalkması,
• Motorun yüksek ataletli yük karşısında daha dengeli hızlanması,
• Redüktör ve kaplin bağlantılarındaki darbe yüklerinin azaltılması,
• Bantta ani gerilme oluşmasının sınırlandırılması,
• Sıkışma veya aşırı yük durumunda aktarma organlarının korunması,
• Tahrik hattındaki burulma titreşimlerinin azaltılması.

Bu avantajların sağlanabilmesi için kaplinin doğru dolum oranıyla, uygun çalışma sıvısıyla ve teknik olarak sağlam bileşenlerle çalışması gerekir.

Çimento Değirmeni Besleme Bandı Hidrolik Kaplin Arıza Belirtileri

Besleme bandı hidrolik kaplin arızası, her zaman sistemin tamamen durmasıyla başlamaz. Kaplin performansındaki düşüş çoğu zaman sıcaklık artışı, gecikmeli kalkış, düzensiz güç aktarımı veya sıvı kaçağı gibi belirtilerle kendini gösterir.

Dikkat edilmesi gereken başlıca belirtiler şunlardır:

• Motor çalışmasına rağmen besleme bandının geç hareket etmesi,
• Bandın yük altında istenen hıza ulaşamaması,
• Kaplin gövdesinde normal dışı sıcaklık artışı,
• Çalışma sıvısında kaçak görülmesi,
• Kalkış sırasında uzun süreli kayma oluşması,
• Kaplin bölgesinden titreşim veya olağan dışı ses gelmesi,
• Termik koruma elemanlarının sık devreye girmesi,
• Motor devri ile bant hareketi arasında belirgin fark oluşması,
• Kaplin çevresinde yanık yağ kokusu hissedilmesi,
• Besleme bandının yük değişimlerine düzensiz tepki vermesi.

Bu belirtiler doğrudan kaplin arızası anlamına gelmeyebilir. Motor, redüktör, tambur rulmanları, bant gerginliği, yükleme noktası veya mekanik sıkışmalar da benzer çalışma problemleri oluşturabilir. Bu nedenle revizyon kararı verilmeden önce tahrik hattı bütün olarak incelenmelidir.

Hidrolik Kaplin Neden Aşırı Isınır?

Hidrolik kaplinlerde sıcaklık, aktarılan güç ile giriş ve çıkış devirleri arasındaki farkla yakından ilişkilidir. Kaplinin uzun süre yüksek kaymayla çalışması durumunda aktarılamayan enerjinin bir bölümü ısıya dönüşebilir.

Aşırı sıcaklığa neden olabilecek başlıca durumlar şunlardır:

Besleme Bandında Aşırı Yük

Bandın taşıma kapasitesinin üzerinde malzemeyle yüklenmesi veya malzeme birikmesi, çıkış tarafının hızlanmasını zorlaştırabilir. Kaplin uzun süre kaymalı çalıştığında sıcaklık yükselir.

Yanlış Kaplin Dolum Oranı

Çalışma sıvısının eksik veya fazla doldurulması, kaplinin tork aktarım karakterini değiştirebilir. Dolum miktarı tahmine göre değil, kaplin tipi ve üretici teknik verilerine göre belirlenmelidir.

Tambur veya Bant Sisteminde Sıkışma

Tambur rulmanlarında zorlanma, bantta hizasızlık, malzeme sıkışması veya mekanik sürtünme tahrik sisteminin daha fazla tork istemesine neden olabilir. Bu durumda kaplin arızalı olmasa bile aşırı ısınabilir.

Uygun Olmayan Çalışma Sıvısı

Kaplin tasarımına uygun olmayan bir sıvı kullanılması, viskozite ve ısı transferi özelliklerini etkileyebilir. Sıvı seçimi kaplin üreticisinin teknik değerleri dikkate alınarak yapılmalıdır.

İç Bileşenlerde Hasar

Pompa çarkı, türbin çarkı, yataklama noktaları veya gövde içindeki hasarlar akış düzenini bozabilir. Bu durum verimli tork aktarımını engelleyerek sıcaklık artışına yol açabilir.

Çimento Değirmeni Besleme Bandı Hidrolik Kaplin Revizyonu Nasıl Yapılır?

Hidrolik kaplin revizyonu, yalnızca keçelerin değiştirilmesi veya kapline yeniden yağ doldurulması olarak değerlendirilmemelidir. Sağlıklı bir revizyon sürecinde kaplinin bütün parçaları incelenmeli ve arızaya neden olan çalışma koşulları belirlenmelidir.

1. Arıza Bilgilerinin Alınması

Revizyon öncesinde kaplinin çalıştığı motor gücü, devir, redüktör tipi, bant kapasitesi ve arızanın ortaya çıktığı çalışma koşulları kaydedilir. Kaplinin kalkışta mı, sürekli çalışmada mı yoksa yüksek yük altında mı sorun oluşturduğu belirlenir.

2. Dış Kontrol ve Kaçak İncelemesi

Kaplin gövdesi, bağlantı yüzeyleri, tapalar, koruma elemanları ve mil bağlantıları gözle kontrol edilir. Gövdedeki darbe, çatlak, deformasyon ve sıvı kaçakları kayıt altına alınır.

3. Kontrollü Demontaj

Kaplin içindeki çalışma sıvısı uygun şekilde boşaltılır ve kaplin parçalarına ayrılır. Pompa çarkı, türbin çarkı, kapaklar, yataklar, keçeler, tapalar ve varsa geciktirme odasına ait parçalar ayrı ayrı incelenir.

4. Temizlik ve Ölçüm

Kaplin parçaları yağ, tortu ve metal kalıntılarından temizlenir. Mil yatakları, bağlantı yüzeyleri, çark kanatları, gövde ve sızdırmazlık bölgelerinde aşınma veya deformasyon olup olmadığı ölçülür.

5. Hasarlı Parçaların Yenilenmesi

Sertleşmiş keçeler, aşınmış yataklar, hasarlı tapalar ve yeniden kullanıma uygun olmayan diğer bileşenler değiştirilir. Pompa veya türbin çarkında hasar bulunması durumunda parçanın onarım ya da değişim seçeneği teknik olarak değerlendirilir.

6. Gövde ve Çark Kontrolü

Çark kanatlarında kırık, eğilme veya yüzey kaybı bulunması akış düzenini bozabilir. Gövde üzerinde çatlak veya kalıcı deformasyon varsa yalnızca sızdırmazlık parçalarının yenilenmesi yeterli olmaz.

7. Montaj ve Sızdırmazlık İşlemleri

Kontroller tamamlandıktan sonra parçalar teknik montaj düzenine uygun biçimde birleştirilir. Sızdırmazlık elemanları yenilenir, bağlantılar kontrollü biçimde sıkılır ve kaplin kaçağa karşı kontrol edilir.

8. Doğru Dolum Miktarının Belirlenmesi

Kapline eklenecek çalışma sıvısının miktarı, kaplin modeli ve tahrik sisteminin özelliklerine göre belirlenir. Yanlış dolum, kalkış davranışını, aktarılabilir torku ve çalışma sıcaklığını doğrudan etkileyebilir.

9. Denge ve Çalışma Kontrolü

Dönel parçaların montajı sonrasında balans, titreşim ve bağlantı uyumu değerlendirilir. Revizyon tamamlandıktan sonra kaplinin çalışma davranışı mümkün olan test yöntemleriyle kontrol edilir.

Revizyonda Kontrol Edilmesi Gereken Parçalar

Kaplin tipi ve tasarımı değişmekle birlikte revizyon sırasında aşağıdaki parçalar değerlendirilir:

• Pompa çarkı,
• Türbin çarkı,
• Kaplin dış gövdesi,
• Kapak ve bağlantı yüzeyleri,
• Rulman ve yataklama elemanları,
• Keçeler ve sızdırmazlık elemanları,
• Dolum ve boşaltma tapaları,
• Termik veya eriyebilir koruma tapaları,
• Mil ve göbek bağlantıları,
• Geciktirme odası bileşenleri,
• Esnek bağlantı ve kaplin elemanları.

Parça yenileme kararı yalnızca görsel incelemeyle değil, ölçüm ve çalışma koşulları dikkate alınarak verilmelidir.

Termik Koruma Tapalarının Görevi

Bazı hidrolik kaplinlerde aşırı sıcaklık durumunda sistemi korumak amacıyla eriyebilir tapalar veya sıcaklık kontrollü koruma elemanları bulunabilir. Kaplin aşırı ısındığında bu elemanlar çalışma sıvısının kontrollü biçimde boşalmasını sağlayarak tahrik sistemindeki daha büyük hasarların önüne geçmeyi amaçlar.

Koruma tapasının devreye girmesi yalnızca tapa değiştirilecek basit bir arıza olarak görülmemelidir. Besleme bandında sıkışma, aşırı yük, yanlış dolum, uzun süreli kayma veya mekanik direnç gibi sıcaklık artışına neden olan temel problem araştırılmalıdır.

Revizyon Sonrası Montajda Dikkat Edilmesi Gerekenler

Revize edilen kaplinin doğru biçimde çalışması için montaj aşamasında motor, kaplin ve redüktör eksenlerinin uygun şekilde hizalanması gerekir. Eksen kaçıklığı; titreşim, yatak aşınması ve bağlantı elemanlarında zorlanma oluşturabilir.

Montaj öncesinde şu kontroller yapılmalıdır:

• Motor ve redüktör millerinin hizası,
• Kaplin göbeklerinin bağlantı durumu,
• Motor ve redüktör ayaklarının sağlamlığı,
• Bant ve tambur sisteminin serbest hareketi,
• Koruyucu muhafazaların doğru montajı,
• Kaplin çalışma sıvısının seviyesi,
• Sıvı kaçaklarının bulunup bulunmadığı,
• Motor akımı ve kalkış süresi.

Benzer güç aktarım sistemlerinin bakımına ilişkin genel içeriklere faydalı teknik bilgiler sayfasından ulaşılabilir.

Kaplin Revizyonundan Önce Bant Sistemi Neden Kontrol Edilmelidir?

Besleme bandında oluşan mekanik direnç giderilmeden yalnızca hidrolik kaplinin revize edilmesi, arızanın tekrar etmesine neden olabilir. Özellikle tambur rulmanları, bant gerginliği, taşıyıcı rulolar ve yükleme noktası kontrol edilmelidir.

Bandın aşırı gergin olması motor ve kaplin üzerindeki yükü artırabilir. Sıkışmış veya dönmeyen rulolar da sürekli direnç oluşturarak kaplin sıcaklığının yükselmesine yol açabilir. Malzemenin bant üzerinde düzensiz birikmesi ise kalkış torkunu artırabilir.

Bu nedenle revizyon sürecinde kaplin arızasının nedeni yalnızca parça içinde değil, bütün besleme hattında araştırılmalıdır.

Revizyon mu, Yeni Kaplin mi Tercih Edilmelidir?

Her hidrolik kaplin revizyona uygun olmayabilir. Ana gövdede çatlak, çarklarda ağır kırık, bağlantı bölgelerinde kalıcı deformasyon veya onarılamayacak aşınma bulunması durumunda yeni kaplin seçeneği değerlendirilmelidir.

Kaplin gövdesi ve ana çarklar teknik olarak kullanılabilir durumdaysa; yatak, keçe, tapa ve diğer aşınan parçaların yenilenmesiyle revizyon uygulanabilir. Karar verilirken kaplinin çalışma süresi, hasar kapsamı, parça bulunabilirliği ve üretim hattının duruş planı birlikte değerlendirilmelidir.

Hidrolik Kaplin Revizyon Fiyatını Neler Belirler?

Çimento değirmeni besleme bandı hidrolik kaplin revizyon fiyatı, kaplinin modeli, ölçüsü, güç kapasitesi, iç hasar durumu ve değiştirilecek parçaların kapsamına göre değişebilir.

Fiyatlandırmayı etkileyen başlıca unsurlar şunlardır:

• Kaplinin marka, model ve seri bilgisi,
• Gövde ve çarkların hasar durumu,
• Rulman ve sızdırmazlık elemanlarının kapsamı,
• Termik koruma elemanlarının durumu,
• İşleme veya yüzey onarımı gereksinimi,
• Balans ve test işlemleri,
• Çalışma sıvısı ve dolum gereksinimi,
• Montaj ve saha kontrolü kapsamı.

Kesin fiyat ve teslim süresi, kaplin incelendikten sonra belirlenmelidir. Teknik değerlendirme ve revizyon talebi için Torksan iletişim kanalları üzerinden kaplinin etiketi, ölçüleri, fotoğrafları ve arıza belirtileri paylaşılabilir.

Sıkça Sorulan Sorular

Hidrolik kaplin ile mekanik kaplin aynı şey midir?

Hayır. Mekanik kaplinler milleri doğrudan mekanik elemanlarla birbirine bağlarken hidrolik kaplinler torku çalışma sıvısının hareketi üzerinden iletir. Bu nedenle hidrolik kaplinler yumuşak kalkış, tork sınırlama ve titreşim azaltma gibi farklı çalışma özelliklerine sahiptir.

Besleme bandı hidrolik kaplini neden yağ kaçırır?

Keçelerin sertleşmesi, sızdırmazlık yüzeylerinin aşınması, tapaların gevşemesi, gövde deformasyonu veya aşırı sıcaklık yağ kaçağına neden olabilir. Kaçak noktası belirlenmeden yalnızca sıvı eklemek kalıcı çözüm sağlamaz.

Hidrolik kaplin fazla doldurulursa ne olur?

Dolum miktarı kaplinin tork aktarım karakterini etkiler. Gereğinden fazla dolum kalkış yükünü ve aktarılan torku değiştirebilir; eksik dolum ise yüksek kayma ve ısınmaya neden olabilir. Doğru miktar kaplinin teknik verilerine göre belirlenmelidir.

Kaplin aşırı ısındığında çalışmaya devam edilir mi?

Normal dışı sıcaklık artışı görüldüğünde sistem zorlanmaya devam edilmemelidir. Bant sıkışması, aşırı yük, yanlış dolum veya kaplin iç hasarı kontrol edilmelidir. Sürekli yüksek sıcaklık çalışma sıvısına, keçelere ve kaplin bileşenlerine zarar verebilir.

Hidrolik kaplin revizyonunda yalnızca keçeler mi değiştirilir?

Hayır. Keçeler revizyonun yalnızca bir bölümüdür. Çarklar, gövde, yataklar, bağlantı yüzeyleri, tapalar ve termik koruma elemanları da kontrol edilmelidir. Hasarın kaynağı belirlenmeden yapılan sınırlı bir işlem arızanın tekrarlanmasına neden olabilir.

Revizyon sonrası kaplin neden tekrar ısınır?

Bantta mekanik sıkışma, aşırı yük, yanlış dolum, motor-redüktör hizasızlığı veya uygun olmayan çalışma sıvısı devam ediyorsa revize edilen kaplin yeniden ısınabilir. Bu nedenle kaplinle birlikte bütün tahrik hattı kontrol edilmelidir.

Besleme Bandı Tahrik Sistemini Bir Bütün Olarak Koruyun

Çimento değirmeni besleme bandında kullanılan hidrolik kaplin, motor gücünü kontrollü biçimde redüktöre ve tambura aktararak üretim hattının daha dengeli çalışmasına katkı sağlar. Kaplindeki aşırı ısınma, kaçak veya uzun süreli kayma yalnızca kaplinin değil, bant ve redüktör sisteminin de zorlandığını gösterebilir.

Sağlıklı bir revizyon sürecinde kaplinin iç parçaları kadar motor, redüktör, tambur, bant gerginliği ve çalışma yükleri de değerlendirilmelidir. Doğru parça yenileme, uygun sıvı dolumu, sızdırmazlık kontrolü ve montaj hizası revizyonun başarısını doğrudan etkiler.
