Sandvik TH320 Konik Dişli (Bevel Gear)

Sandvik TH320 Konik Dişli Hangi Sistemde Görev Yapar?

Sandvik TH320 konik dişli (bevel gear), güç aktarım sisteminde dönme hareketinin yönünü değiştirmek ve torku ilgili aktarma organına iletmek amacıyla kullanılan mekanik bir dişli bileşenidir. Konik dişliler, eksenleri belirli bir açıyla kesişen iki mil arasında güç aktarımı sağlar. Ağır hizmet tipi yer altı maden kamyonlarında bu tür parçalar; diferansiyel, aks ve son tahrik gruplarıyla ilişkili sistemlerde değerlendirilebilir.

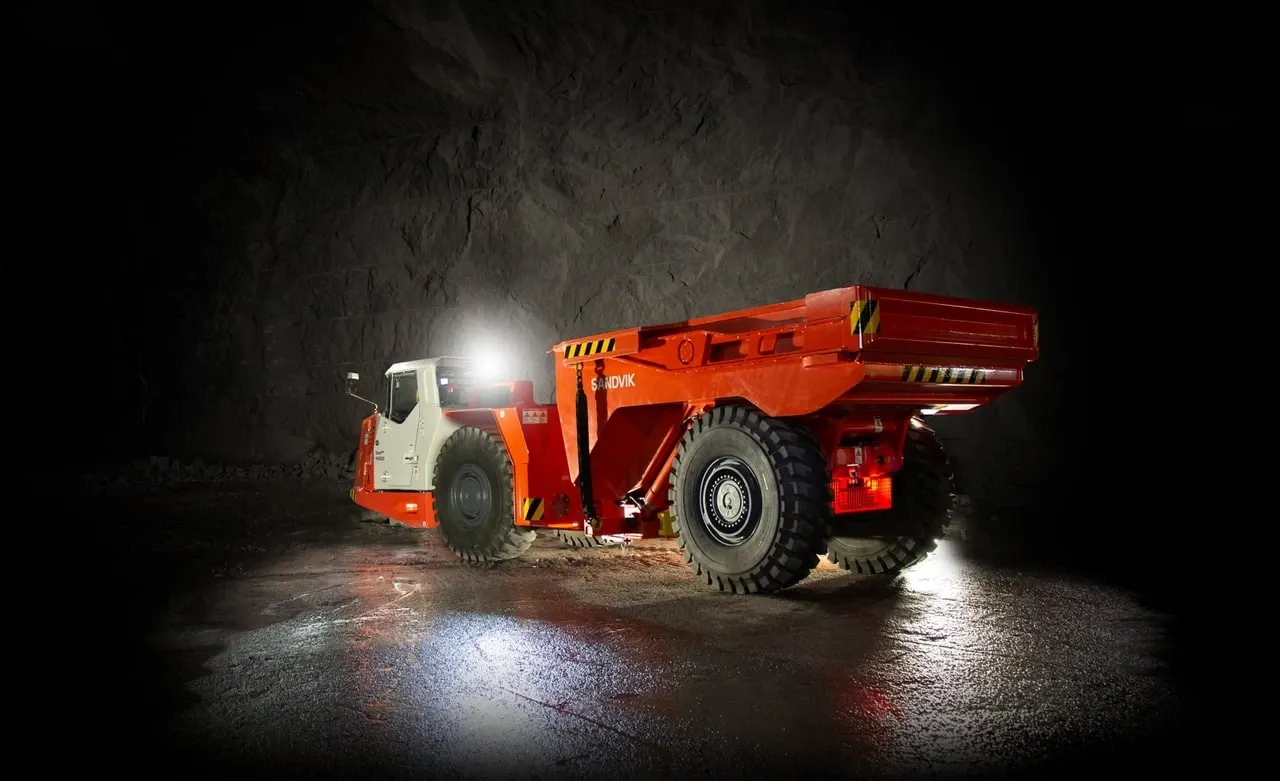

Sandvik TH320, dar maden galerilerinde ağır yük taşımak üzere kullanılan bir yer altı kamyonudur. Bu çalışma ortamında transmisyon bileşenleri sürekli değişen yükler, eğimli yollar, sık dur-kalk hareketleri ve darbe etkileri altında çalışabilir. Bu nedenle konik dişlinin yalnızca ölçü olarak uyumlu olması değil, makinenin ilgili aks ve diferansiyel sistemiyle teknik olarak doğru eşleşmesi gerekir.

Torksan, iş makinelerinde tork konvertörü, şanzıman, transmisyon sistemi ve mekanik güç aktarım bileşenleri için yedek parça, bakım, onarım ve revizyon desteği sunar. Sandvik marka adı, uyumlu yedek parça ve makine modeli referansı amacıyla kullanılmaktadır; Torksan markanın yetkili distribütörü veya temsilcisi değildir.

Konik Dişli Çalışma Prensibi Nasıl Açıklanabilir?

Konik dişliler, koni biçimine yakın geometrileri sayesinde hareketin iki farklı yöndeki mil arasında aktarılmasını sağlar. En yaygın uygulamalarda miller birbirine dik veya dike yakın bir açıyla konumlanır. Bununla birlikte gerçek mil açısı, diş yapısı ve aktarım oranı kullanılan sisteme göre değişebilir.

Bir konik dişli çoğunlukla karşısındaki pinyon dişliyle birlikte çalışır. Pinyon üzerinden gelen dönme hareketi, daha büyük çaplı konik dişliye aktarılır. Bu sırada dönme yönü, hız ve iletilen tork sistemin dişli oranına göre değişir. Ağır iş makinelerinde dişli yüzeylerinin yüksek temas yüklerine dayanması gerektiğinden malzeme yapısı, ısıl işlem, diş geometrisi ve montaj ayarı kritik öneme sahiptir.

Bevel Gear ve Bevel Pinion Arasındaki Fark

“Bevel gear” ifadesi çoğunlukla büyük çaplı konik dişliyi, “bevel pinion” ise bu parçayla çalışan daha küçük pinyon dişliyi tanımlamak için kullanılır. Ancak ürün adlandırmaları kataloglara göre farklılık gösterebilir. Bu nedenle yalnızca İngilizce ürün adına bakılarak sipariş verilmemeli; OEM kodu, diş sayısı, ölçüler ve parçanın makine üzerindeki konumu doğrulanmalıdır.

Konik dişli ile pinyon birbiriyle eşleşmiş bir çift olarak çalıştığı için bazı arızalarda yalnızca tek parçanın değiştirilmesi uygun olmayabilir. Diş yüzeylerindeki temas izi, aşınma seviyesi ve karşı dişlinin durumu birlikte kontrol edilmelidir.

Sandvik TH320 Konik Dişli Arızası Nasıl Belirti Verir?

Sandvik TH320 bevel gear arızası, çoğu zaman ani bir kırılmadan önce ses, titreşim veya yağ kirliliği gibi belirtiler oluşturabilir. Ancak bu belirtiler yalnızca konik dişliden kaynaklanmayabilir. Aks rulmanları, diferansiyel grubu, pinyon yatakları, yağlama sistemi veya bağlantılı şaftlarda oluşan problemler de benzer şikâyetlere yol açabilir.

Dikkat edilmesi gereken yaygın belirtiler şunlardır:

• Yük altında artan uğultu veya dişli sesi,
• Hızlanma ve yavaşlama sırasında değişen mekanik ses,
• Aks veya diferansiyel bölgesinde titreşim,
• Yağ içinde metal parçacık ya da parlak talaş görülmesi,
• Diferansiyel veya aks gövdesinde normal dışı ısınma,
• Aktarma sisteminde boşluk veya vuruntu hissedilmesi,
• Çekiş sırasında düzensiz güç aktarımı,
• Diş yüzeylerinde pitting, çizilme veya kırılma oluşması.

Sesin yalnızca yük altında ortaya çıkması, gaz kesildiğinde değişmesi veya belirli hızlarda artması dişli temas ayarı hakkında fikir verebilir. Bununla birlikte yalnızca operatör gözlemine dayanarak kesin parça teşhisi yapılmamalıdır. Sistem açılmalı ve dişli grubu teknik olarak incelenmelidir.

Konik Dişlinin Zarar Görmesine Neden Olan Başlıca Etkenler

Sandvik TH320 gibi ağır yük altında çalışan makinelerde konik dişli hasarı genellikle tek bir nedene bağlı değildir. Yağlama, montaj ayarı, rulman durumu ve çalışma yükleri birlikte değerlendirilmelidir.

Yetersiz veya Uygun Olmayan Yağlama

Dişli yüzeyleri arasında yeterli yağ filmi oluşmaması, metal yüzeylerin doğrudan temas etmesine neden olabilir. Düşük yağ seviyesi, uygun olmayan yağ kullanımı, kirlenmiş yağ veya yağ kanallarındaki sorunlar yüzey sıcaklığını ve aşınmayı artırabilir.

Yanlış Backlash Ayarı

Backlash, karşılıklı çalışan iki dişlinin dişleri arasındaki çalışma boşluğudur. Bu boşluk gereğinden az olduğunda dişliler sıkışabilir ve aşırı ısınabilir. Fazla olduğunda ise vuruntu, darbe yükleri ve düzensiz temas oluşabilir. Doğru ayar, üretici teknik verilerine ve ölçümlere göre yapılmalıdır.

Rulman ve Yataklama Problemleri

Pinyon veya diferansiyel rulmanlarındaki aşınma, dişlilerin çalışma eksenini değiştirebilir. Küçük bir eksen kaçıklığı dahi diş temasının tüm yüzeye yayılmasını engelleyerek yükün dar bir alana binmesine neden olabilir. Bu durum diş yüzeyinde lokal aşınma ve kırılma riskini artırır.

Darbe ve Ani Yük Değişimleri

Aracın tekerleklerinin kayıp yeniden tutunması, aşırı yük, sert kalkışlar veya eğimli zeminde oluşan ani yük değişimleri aktarma organlarında darbe etkisi oluşturabilir. Tekrarlayan darbe yükleri, diş köklerinde yorulma çatlaklarına yol açabilir.

Kirlenme ve Metal Parçacıklar

Aks yağına karışan metal parçacıklar yalnızca mevcut arızanın belirtisi değildir; aynı zamanda diğer dişli ve rulman yüzeylerini de aşındırabilir. Bu nedenle hasarlı bir parçanın değiştirilmesi sırasında gövde, yağ kanalları ve bağlantılı parçalar temizlenmelidir.

Doğru Sandvik TH320 Bevel Gear Nasıl Belirlenir?

Konik dişlilerde dış görünüş benzerliği doğru parça eşleşmesi için yeterli değildir. Diş sayısı, çap, mil bağlantısı, dönüş yönü ve diş geometrisi gibi ayrıntılar sistem performansını doğrudan etkiler.

Parça talebi oluşturulurken aşağıdaki bilgilerin paylaşılması önerilir:

• Makine modeli: Sandvik TH320,
• Makinenin seri numarası,
• Parçanın OEM veya referans kodu,
• Aks veya diferansiyel grubunun parça numarası,
• Konik dişli ve pinyon üzerindeki işaretler,
• Diş sayısı ve temel ölçüler,
• Parçanın ön ya da arka aksa ait olduğu bilgisi,
• Eski parçanın farklı açılardan fotoğrafları,
• Varsa önceki bakım ve revizyon kayıtları.

Torksan’ın Sandvik uyumlu ürün ve parça kategorisine Sandvik yedek parçaları sayfası üzerinden ulaşılabilir. Farklı iş makinesi parçalarını incelemek ve ürün araması yapmak için iş makinesi yedek parça kataloğu kullanılabilir.

OEM Kodu Neden Önceliklidir?

OEM kodu, parçanın teknik kimliğinin belirlenmesinde en önemli referanslardan biridir. Bununla birlikte bazı durumlarda eski kodların güncellenmesi, alternatif kod kullanılması veya makine üzerinde daha önce farklı bir grup takılmış olması mümkündür. Bu nedenle OEM kodu seri numarası ve fiziksel ölçülerle birlikte kontrol edilmelidir.

Dişli Sayısı Tek Başına Yeterli midir?

Aynı diş sayısına sahip iki konik dişli farklı çap, diş açısı, mil bağlantısı veya yüzey geometrisine sahip olabilir. Ayrıca karşı pinyonla oluşturduğu aktarım oranı da önemlidir. Bu nedenle yalnızca diş sayısına göre ürün seçimi yapılması yanlış parça riskini artırır.

Konik Dişli Değişiminde Pinyon ve Rulmanlar Neden Kontrol Edilir?

Konik dişli hasarı görüldüğünde karşı pinyon, rulmanlar, şimler, keçeler ve gövde yatakları da incelenmelidir. Hasarlı dişlinin ürettiği metal parçacıklar rulman yüzeylerine zarar verebilir. Aşınmış rulmanlar ise yeni takılan dişlinin kısa sürede yanlış temasla çalışmasına neden olabilir.

Teknik incelemede genel olarak şu kontroller yapılabilir:

• Diş yüzeylerinde çatlak ve kırık kontrolü,
• Konik dişli ve pinyon temas izinin incelenmesi,
• Backlash ölçümü,
• Rulman boşluğu ve ön yük kontrolü,
• Mil ve gövde yataklarında aşınma ölçümü,
• Keçe yüzeyleri ve yağ kaçaklarının kontrolü,
• Yağın metal parçacık açısından değerlendirilmesi.

Aktarma sistemindeki sorun şanzıman davranışını da etkiliyorsa iş makinası şanzıman servisi kapsamındaki kontrollerle bütün güç aktarım sistemi birlikte değerlendirilmelidir.

Montaj Sırasında Dikkat Edilmesi Gereken Noktalar

Yeni veya replacement konik dişlinin doğru seçilmesi kadar doğru monte edilmesi de önemlidir. Hatalı ayar, kullanılmamış bir dişlinin kısa sürede ses yapmasına veya aşınmasına neden olabilir.

Montaj sürecinde gövde ve yağ kanalları temizlenmeli, hasarlı rulman ve keçeler değerlendirilmelidir. Konik dişli ile pinyonun temas izi kontrol edilmeli; backlash ve rulman ön yükü ilgili teknik değerlere göre ayarlanmalıdır. Bağlantı elemanları uygun sıkma prosedürüyle monte edilmeli ve üreticinin belirttiği özellikte yağ kullanılmalıdır.

İlk çalıştırma sonrasında anormal ses, sıcaklık, kaçak ve titreşim kontrolü yapılmalıdır. Makine doğrudan tam yüke sokulmadan önce sistemin çalışma davranışı izlenmeli ve gerekirse yağ seviyesi yeniden kontrol edilmelidir.

Konik Dişli Seçiminde Sık Yapılan Hatalar

Parça temin süresini kısaltmak amacıyla yapılan bazı hızlı seçimler, daha uzun makine duruşlarına neden olabilir. En sık karşılaşılan hatalar arasında yalnızca makine modeline göre sipariş vermek, OEM kodunu doğrulamamak ve karşı pinyonun durumunu incelememek bulunur.

Diğer yaygın hatalar şunlardır:

• Ön ve arka aks parçalarını karıştırmak,
• Diş sayısını tek seçim kriteri olarak kullanmak,
• Eski şim ayarlarını ölçmeden tekrar kullanmak,
• Hasarlı rulmanlarla montaj yapmak,
• Diferansiyel gövdesini metal parçacıklardan temizlememek,
• Uygun olmayan yağ kullanmak,
• Temas izi kontrolü yapmadan sistemi kapatmak.

Bu hatalar yalnızca konik dişlinin değil, pinyon, rulman ve diferansiyel gövdesinin de zarar görmesine neden olabilir.

Sandvik TH320 Konik Dişli Fiyatını Neler Etkiler?

Sandvik TH320 konik dişli fiyatı; OEM koduna, ürünün tek parça veya dişli seti olmasına, teknik ölçülerine, tedarik durumuna ve teslimat şartlarına göre değişebilir. Konik dişliyle birlikte pinyon, rulman, keçe veya montaj kiti gerekmesi toplam parça kapsamını değiştirebilir.

Bu nedenle yalnızca “TH320 bevel gear” adıyla kesin fiyat verilmesi doğru değildir. Güncel fiyat, stok, teslim süresi ve garanti kapsamı için parça kodunun ve makine seri numarasının doğrulanması gerekir. Teknik bilgi ve teklif talebi için Torksan iletişim kanalları üzerinden yedek parça departmanına ulaşılabilir.

Sıkça Sorulan Sorular

Sandvik TH320 konik dişli ile pinyon birlikte mi değiştirilmelidir?

Bu karar parçaların aşınma durumuna ve temas yüzeylerine göre verilmelidir. Konik dişli ile pinyon eşleşmiş şekilde çalıştığı için karşı parçadaki düzensiz aşınma yeni dişliye zarar verebilir. Her iki parçanın diş yüzeyleri, temas izi ve ölçüleri birlikte kontrol edilmelidir.

Konik dişli arızası uğultu sesi yapar mı?

Yanlış temas, rulman boşluğu veya diş yüzeyi aşınması yük altında uğultu oluşturabilir. Sesin hızlanma ve yavaşlama sırasında değişmesi diferansiyel grubuyla ilgili bir probleme işaret edebilir. Ancak rulman ve şaft arızaları da benzer sesler oluşturabileceği için teknik kontrol yapılmalıdır.

OEM kodu olmadan Sandvik TH320 bevel gear bulunabilir mi?

OEM kodu bulunmadığında makine seri numarası, aks veya diferansiyel grup kodu, diş sayısı, ölçüler ve parça fotoğrafları kullanılabilir. Buna rağmen yalnızca görsel benzerlikle kesin eşleştirme yapılmamalıdır. Teknik ölçüler ve bağlantı yapısı doğrulanmalıdır.

Konik dişli neden kısa sürede yeniden bozulur?

Yanlış backlash ayarı, aşınmış rulman, uygun olmayan yağ, eksen kaçıklığı, kirli diferansiyel gövdesi veya hasarlı pinyon yeni dişlinin kısa sürede zarar görmesine neden olabilir. Parça değişiminde arızanın kök nedeni belirlenmeli ve bağlantılı bileşenler kontrol edilmelidir.

Sandvik TH320 konik dişli replacement olarak temin edilebilir mi?

Replacement parça seçeneği ürün koduna ve tedarik durumuna göre değerlendirilebilir. Parçanın makineyle uyumlu kabul edilebilmesi için OEM kodu, ölçü, diş geometrisi ve karşı pinyon bilgileri doğrulanmalıdır. Güncel ürün seçenekleri doğrudan yedek parça departmanından teyit edilmelidir.

Torksan Sandvik’in yetkili distribütörü müdür?

Hayır. Torksan, Sandvik marka ve model isimlerini uyumlu yedek parça kategorisi ve teknik referans amacıyla kullanır. Firma Sandvik’in yetkili distribütörü veya temsilcisi değildir.

Doğru Eşleştirme ile Güç Aktarım Sistemini Koruyun

Sandvik TH320 konik dişli seçiminde yalnızca ürün adı veya diş sayısı üzerinden ilerlemek yeterli değildir. Makine seri numarası, OEM kodu, aks grubu, karşı pinyon ve fiziksel ölçüler birlikte değerlendirilmelidir. Doğru parça seçimi kadar montaj ayarı, yağlama ve rulman kontrolleri de sistemin güvenilir çalışmasını etkiler.

Torksan, iş makineleri için yedek parça tedariği ile tork, şanzıman ve transmisyon sistemlerine yönelik teknik servis desteği sunar. Sandvik TH320 için konik dişli talebi oluştururken makine ve parça bilgilerini eksiksiz paylaşmak, uygun ürünün daha doğru değerlendirilmesini sağlar.
