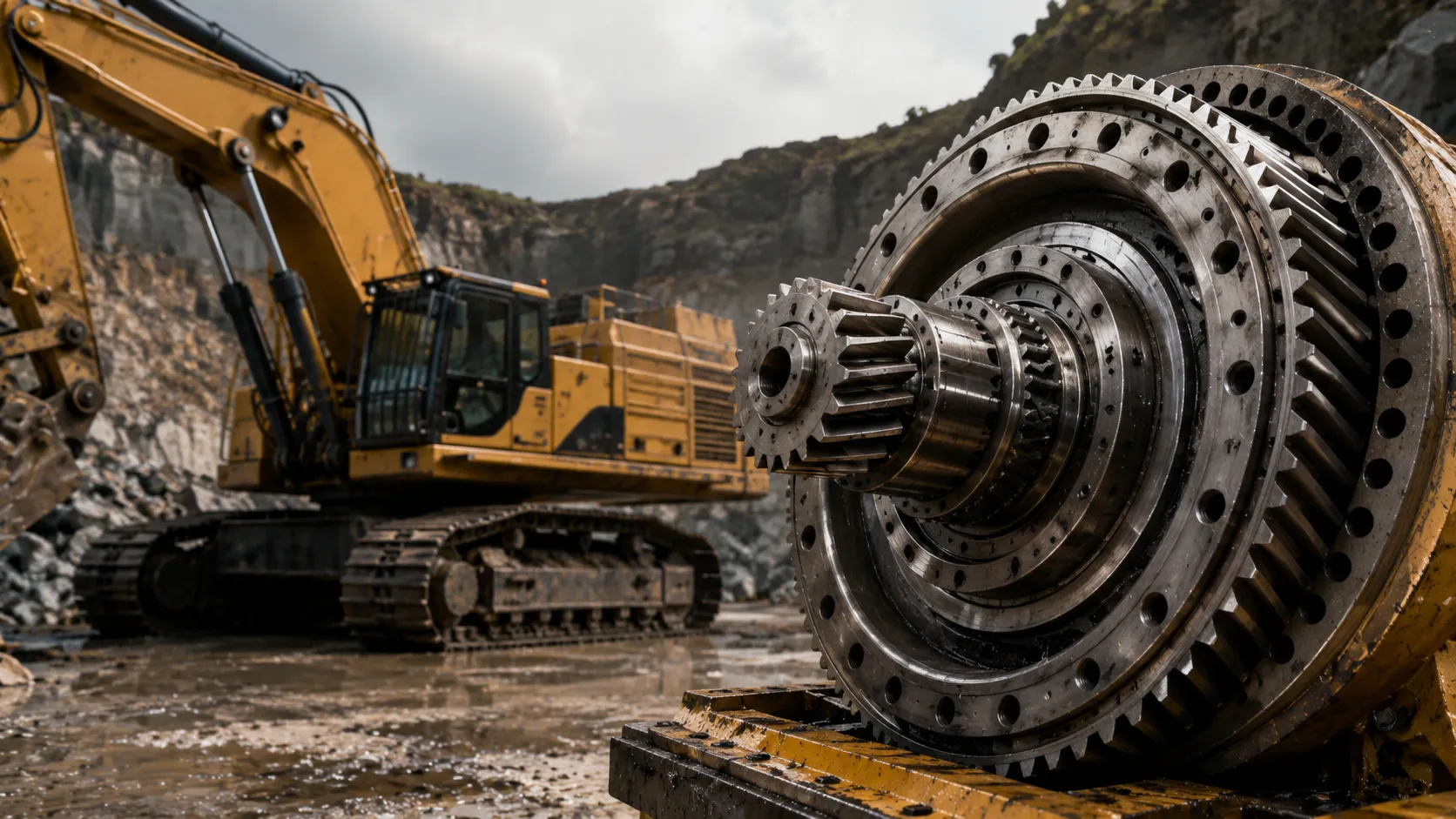

Cat 374F Kule Şanzıman Dişlisi ve Arıza Belirtileri

Cat 374F ekskavatörün üst yapısının sağa ve sola dönebilmesi, hidrolik dönüş motoru ile kule şanzımanının birlikte çalışması sayesinde gerçekleşir. Sektörde kule dönüş redüktörü, kule şanzımanı veya İngilizce karşılığıyla swing drive olarak bilinen bu sistem, hidrolik motordan aldığı hareketi uygun devir ve tork değerine dönüştürür.

Cat 374F kule şanzıman dişlisi, sistem içerisinde kullanılan tek bir parçanın adı değildir. Kule şanzımanında güneş dişlisi, planet dişliler, pinyon mili, ring dişli ve farklı aktarma elemanları bulunabilir. Bu nedenle ürün talebi oluşturulurken hangi dişlinin arandığının kesin olarak belirlenmesi gerekir.

Kule Şanzımanı Nasıl Çalışır?

Hidrolik dönüş motoru yüksek devirli bir hareket oluşturur. Kule şanzımanı içerisindeki planet dişli sistemi bu hareketin hızını düşürürken tork değerini artırır. Elde edilen hareket pinyon dişlisi üzerinden kule çember dişlisine aktarılır ve ekskavatörün üst yapısı kontrollü biçimde döner.

Bu sistemdeki dişliler sürekli olarak değişken yüklere, dönüş hareketlerine ve ani duruşlara maruz kalır. Yağlama yetersizliği, rulman boşlukları, hatalı montaj veya uzun süreli kullanım dişli yüzeylerinde aşınmaya neden olabilir.

Cat parça kataloglarında 374F için farklı kule dönüş ve planet taşıyıcı parçalarının bulunduğu görülmektedir. Bu durum, doğru parçanın yalnızca makine modeline göre değil, seri numarası ve OEM kodu üzerinden seçilmesi gerektiğini gösterir.

Cat 374F Kule Şanzıman Dişlisi Arıza Belirtileri

Kule şanzımanı dişlilerinde aşınma veya hasar oluştuğunda şu belirtiler görülebilir:

Kule dönerken düzenli veya aralıklı metalik ses
Dönüş başlangıcında vuruntu
Sağ ve sol dönüş arasında performans farkı
Kule hareketinde takılma veya sarsıntı
Dönüş durduktan sonra normalden fazla boşluk
Kule şanzıman yağında metal talaşı
Dönüş hızının düşmesi
Pinyon veya çember dişli bölgesinden ses gelmesi

Özellikle yağ içerisinde metal parçacıkları görülmesi, yalnızca yağ değişimiyle giderilebilecek bir problem olarak değerlendirilmemelidir. Dişliler, rulmanlar, miller ve taşıyıcı sistem birlikte incelenmelidir.

Hangi Dişlinin Arızalı Olduğu Nasıl Belirlenir?

Kule şanzımanı sökülmeden önce dönüş motorunun basınç değerleri ve hidrolik sistem performansı kontrol edilmelidir. Sorunun hidrolik motordan değil, mekanik şanzıman grubundan kaynaklandığı belirlendikten sonra redüktör açılarak parçalar incelenebilir.

Kontrol sırasında şu bölgeler değerlendirilir:

Güneş dişlisi diş yüzeyleri
Planet dişliler ve pimleri
Ring dişli
Çıkış pinyon mili
Rulman ve yataklar
Planet taşıyıcı
Keçe ve sızdırmazlık yüzeyleri

Diş yüzeylerinde çukurlaşma, kırılma, düzensiz temas izi veya aşırı boşluk bulunması parçanın değiştirilmesini gerektirebilir.

Cat 374F Kule Şanzıman Dişlisi Seçimi

Yeni bir dişli talebinde bulunurken yalnızca parçanın görseline göre seçim yapılmamalıdır. Benzer görünen dişliler arasında diş sayısı, çap, mil bağlantısı ve üretim toleransı farklılıkları olabilir.

Doğru eşleştirme için şu bilgiler paylaşılmalıdır:
